PCM综合复用设备
16路电话光端机(16路语音复用设备)
4E1+30FXO(S)+以太网+2RS232语音光端机
Linknet3016
产品功能:
本语音光纤复用设备,是在超大规模集成电路的基础上开发的点对点语音光传输设备,它以简洁的形式实现了最多4条100M线速以太网数据通道或1条V.35通道(4以太网和V.35为可选项,任选其一),加上16路语音通道(FXO、FXS、E&M二/四线),加上1路RS232通道光复用传输设备。具告警监控功能完善,集成度高,功耗低,性能稳定,使用方便。 提供4路E1接口,标准16个路话路,可加E1、FX0、FXS、2/4线、E&M、V.35、RS232、10Base-T等业务接口。
产品特点:
★基于自主知识产权的集成电路;
★整机为单板设计;
★可监控对端告警状态;
★E1接口符合G.703 建议,采用全数字化时钟恢复和平滑锁相技术;
★提供两个扩展接口,可以扩展1~4路异步数据,如RS232/ ★RS485/RS422/Manchester码等;或1~8路开关量、1~4路E1(因此,本设备E1通道最多可达8个)、1~4路语音,或二/四线音频等;
★以太网接口10M/100M,全/半双工完全自适应,支持VLAN划分;
★每路以太网口支持支持Auto-MDIX(交叉/直连线自适应);
★1-16路语音接入,支持来电显示功能;
★支持各个站点的相互放号功能;
★语音口支持FXO口和FXS口,FXO口与程控交换机对接,FXS口与用户的电话机相连;
★台式设备可支持独立SNMP网管,并支持光端机网管级连(可选);
★能检测光信号丢失时为对端设备关机还是光纤不通;
★能监控本机温度与本机电压;
★能监控对端设备电压与温度,并可以设置温度告警阈值;
★多种电源方式可选:AC220V、DC-48V/DC24V等;
★无中继传输距离大于2~120公里。
技术指标:
光纤接口
波 长: 单模1310nm/1550nm;多模850nm/1310nm
光纤芯数: 收发双芯,收发单芯
发送功率: -9dBm/-5dBm
传输长度: 0-50公里/120公里
接收灵敏度: 优于-36dBm(误码率<10-11)
光路编码: 加扰NRZ码
连 接 器: SC/FC/ST
E1接口
4路E1接口均符合G.703建议
速 率: 2048Kb/s±50ppm
码 型: HDB3
阻 抗: 非平衡式 75?
抖动特性: 满足G.742、G.823建议
输入口允许衰减:0~6dBm
物理接口: BNC
以太网接口(10/100Base-T)
带 宽: 线速100M
速 率: 10/100M自适应,全/半双工自适应
协 议: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
MAC地址表: 可以学习4096个MAC地址
物理接口: RJ45座, 支持Auto-MDIX(交叉/直通线自适应)
FXS电话口
振铃电压:75V
振铃频率:25HZ
二线输入阻抗:600Ω(摘机)
回 损: 40 dB
FXO接口
振铃检测电压: 35V
振铃检测频率: 17HZ-60HZ
二线输入阻抗: 600Ω(摘机)
回 损: 40 dB
异步数据(RS232)接口参数(RJ45)
速 率: 300~19.2 kbps自适应
接口特性: 满足ITU-T V.24标准
连接方式: DCE

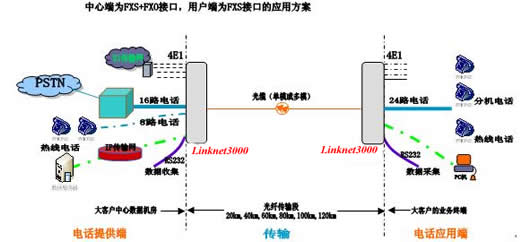

方案应用:
