工业级光纤通信设备>>>工业级串口光纤转换器
  工业级串口光纤转换器
RS232/RS422/RS485三合一串口

产品型号:Linknet3501S-SC
产品描述:工业级串口光纤转换器可实现RS-232/422/485串行数据通过光纤的远距离传输,可以有效延长串行通信信号的传输距离。该产品克 服了传统串行通信的距离短、抗干扰能力差的缺点,同时也解决了电磁干扰、地环干扰以及雷击和浪涌的难题,极大的提高了数据通信的可靠性、安全性和保密性。 提供电源和信号方向(←和→)三个指示灯,方便用户查看通信状态,采用金属外壳,支持工业导轨式安装、壁挂式安装等多种安装方式,同时提供外接电源适配 器。

参数配置:

■ 光纤接口采用双纤或单纤FC/SC/ST接口可选

■ 串口端同时提供RS-232、RS-422和RS-485三种接口,适用范围更广

■ RS-485采用先进的自动流控技术,可自动识别信号流向

■ 串口端自适应RS-232、RS-422和RS-485接口,无外部工作方式选择开关,使用更方便

■ 串口端物理接口为12孔接线柱形式

■ 同时提供两种形式电源接口,接线柱方式和插座方式

■ 提供电源和信号方向(←和→)三个指示灯,方便用户查看通信状态

■ 外壳为金属铁质外壳,坚固、耐用,既可实现面板安装也可实现工业导轨安装

通信电接口

RS-232信号:RD、TD、GND(三线全双工)

RS-422信号:T+、T-、R+、R-(四线全双工)

RS-485信号:D+、D-(两线半双工)

通信速率

0bps~115.2Kbps自适应

流控方式

RS-485端为自动流控

支持点数

64个节点(标准负载)

串口通信距离

RS-232:     15m

RS-422/485:03Km速率越高距离越短

防雷保护

RS-422/485端:防雷保护容量600W/ms

保护开启电压:7~8V

静电保护电压:15kV

RS-232端:    静电保护电压:15kV

物理接口

12孔接线柱形式,RS232/422/485可选

光纤接口

FC/SC/ST可选,单多模可选,单纤双纤可选

适用光纤

单模:9/125μm

电源接口

同时提供接线柱和同心插座两种接口

电源电压

同时提供两种供电电压VIN和+5V

VIN输入范围为:+8~40VDC

+5V输入范围为:+5VDC

功    耗

<0.5w<>

工作温度

-40℃~85℃

湿    度

0~95%(不冷凝)

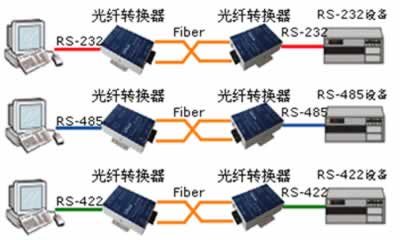

应用方案结构图:

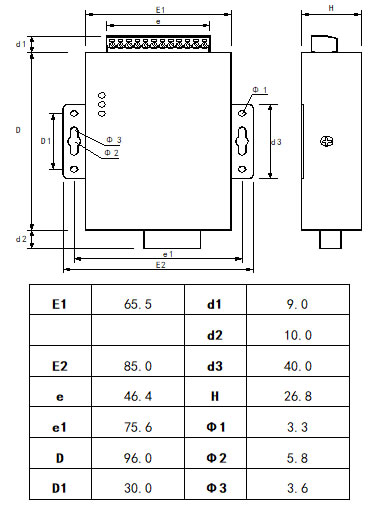

设备外观与尺寸:
订购资料:

产品型号

功能说明

备注

Linknet3501M

工业级RS-232/RS-485/RS-422转多模光纤猫,传输距离2KM,多模双纤,FC/SC/ST接口可选.串口为接线端子.电源AC22V/DC8-48V/DC5V三种供电方式

安装方式可选导轨式安装

Linknet3501S

工业级RS-232/RS-485/RS-422转单模光纤猫,传输距离20KM,单模双纤,FC/SC/ST接口可选.串口为接线端子. 电源AC22V/DC8-48V/DC5V三种供电方式

Linknet3601S

工业级RS-232/RS-485/RS-422转光纤猫,传输距离10KM,单模单纤,FC/SC/ST接口可选.串口为接线端子. 电源AC22V/DC8-48V/DC5V三种供电方式
